东莞钢结构工程拉条体系的构造有哪几点?



  东莞钢结构工程拉条体系的构造有哪几点?设置钢结构工程拉条体系是保证檩条稳定的重要措施,当围护板不能有效约束擦条的侧向位移和扭转时,应设詈拉条为擦条提供侧向支撑,以提高檩条的稳定性。

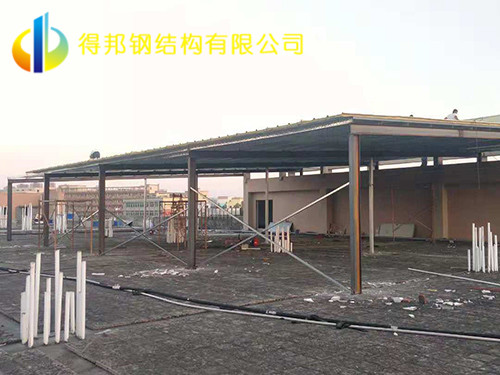

东莞钢结构工程
  1.重力荷载和风揭力荷载为两个相反方向的作用,因此檩条的上、下翼缘都会受压应力作用,所以需要考虑设置上、下两层拉条体系,翼缘上不便连接拉条,可将拉条设置在靠近上下翼缘处。如果钢结构工程屋面板由自攻钉穿透直接固定于檩条,此时屋面板直接约束檩条的侧移,可以替代上层拉条体系,但在钢结构工程施工安装屋面板时,尚尤蒙皮效应,擦条容易发生倾覆,故仍需设置上层拉条,除非设有足够的临时木撑。

  2.应在檐口和屋脊处对称设置由斜拉条、撑杆与檩条共同组成一个单向受力析架,重力荷载作用于擦条的屋面坡向分力由檐口处的受力柜架承受;风揭力荷载作用于檩条的屋面坡向分力由屋脊处的受力柜架承受。当钢结构工程屋面单坡长度超过50m时,宜增加一对对称的单向受力柜架。

  3.拉条宜采用直径为12mm圆钢或不小于L25X2的轻型小角钢,如采用圆钢,可用标准攻丝的螺母张紧固定;如采用轻型角钢,端头切肢现场敲击打弯直接扣住檬条腹板,刚性系杆可在圆钢拉条外套上一个直径不小于32mm的钢圆管。

  4.也可用冷弯卷边形或形构件在端部切除部分冀缘,再弯折腹板作为刚性系杆用螺栓或自攻钉连接在相邻檩条的腹板上构成钢结构工程稳定结构休系,替代双层拉条功能,使相邻檩条相互约束不发生扭转。

  5.当屋面坡度不大于10%,拉条受力可按所负担的区域屋面荷载的5%计算,拉条上的荷载由梢口或屋脊单向受力衔架将拉条荷载传至屋面梁上的槐托板。需要根据拉条系统的传力路径,验算梢门、屋脊处及其他设有单向受力衔架中的檩条的檩托板顺屋面坡度方向的剪切强度及连接强度,其剪力为负担钢结构工程区域屋面荷载的5%。

  6.墙梁的拉条体系可参考屋面檩条的拉条体系做法,在顶部设置斜拉条和撑杆构造单向受力衔架,如遇通长的条形窗洞,则在窗框下增设一道单向受力析架。为方便施工时调节檩条下挠度,应分别在靠近墙梁外翼缘和内翼缘设置拉条。为保证兼做窗框的墙梁平直,安装墙梁时宜设置临时木撑,待墙板安装完成后再拆除临时木撑。
